變頻設備的節能作用非常顯著，在大功率電機中選用變頻調速電機，整個發電機組可節電30%。而且運用變頻調速后，完成了電機的軟啟動，使電機作業平穩，電機軸承磨損減小，延長了電機運用壽命和維護周期。因而，變頻調速技能在石油、冶金、發電、鐵路、礦山等工業方面得到了廣泛的運用。

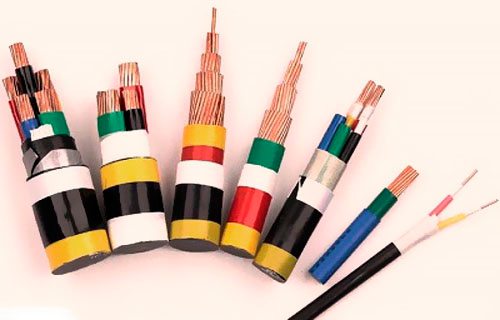

1.電纜對稱性規劃
關于1.8/3KW及以下變頻電機專用電纜，和對稱3+1芯和4芯電纜僅可用于主電源的輸入纜，但最好運用對稱結構電纜。變頻器與變頻電機問電纜均需選用對稱電纜結構，對稱電纜結構有3芯和3+3芯兩種， 3+3芯電纜結構是將三大一小四芯絕緣線芯中第四芯(中性線芯)分解為三個截面較小的絕緣線芯，把三大三小線芯對稱成纜，關于6/10kV變頻電機專用電纜，該電纜結構與6/10kV一般電力電纜有所不同，一般電力電纜是將三根絕緣線芯選用銅帶屏蔽后成纜，而變頻電機專用電纜是由銅絲銅帶屏蔽后擠包分相護套，然后對稱成纜，對稱電纜結構因?yàn)閷?dǎo)線的互換性，有更好的電磁相容性，對按捺電磁攪擾起到必定的作用，能抵消高次諧彼中的奇次頻率，進步變頻電機專用電纜的抗攪擾性，削減了整個體系中的電磁輻射。
2.屏蔽結構的規劃
1.8/3kV及以下變頻電機專用電纜的屏蔽一般選用總屏蔽， 6/10kv變頻電機專用電纜屏蔽由分相屏蔽和總屏蔽構成，分相屏蔽一般可選用銅帶屏蔽或銅絲銅帶組合屏蔽。總屏蔽結構可選用銅絲銅帶組合屏蔽、銅絲織造屏蔽、銅帶屏蔽、銅絲織造銅帶屏蔽等，屏蔽層截面與主線芯截面按必定份額。此結構的屏蔽電纜可抗電磁感應、接地不良和電源線傳導攪擾，減小電感，避免感應電動勢過大。屏蔽層既起到按捺電磁波對外發射的作用，又可作為短路電流的通道，能起到中性線芯的維護作用。6/10kV變頻電機專用電纜，考慮到電纜在運用過程中常常遭到徑向外力作用，在電纜屏蔽層外添加鍍鋅鋼帶銷裝層(在屏蔽層和鋼帶銷裝層之間加阻隔套)。鋼帶銷裝首要是作為電纜的徑向機械維護層，一起它也起到附加性總屏蔽作用，特別是鋼帶鎧裝和銅絲、銅帶屏蔽，是選用了兩種不同屏蔽資料，在電磁波屏蔽上起到必定的互補作用，屏蔽作用將更好。
3.電纜電氣功能規劃
1.8/3kV及以下變頻電機專用電纜電氣功能均按GB/Tl2706， 2002規范規劃。6/10kV變頻電機專用電纜在滿意GBT/l2706.2002規范外，添加了電容和電感等電功能要求。依據變頻電機專用電纜的實踐運用情況并參照GB/T 12706.2002和ABB日公司對電力傳動電纜的技能條件，確認了電纜的電氣功能參數。
4.電纜的首要制作工藝技求
在變頻電機專用電纜出產過程中，絕緣線芯擠包工序、成纜工序等是最要害的工序。
絕緣線芯擠包工序絕緣線芯的質量將直接影響到電纜的電氣功能。為了進步電纜的質量，咱們挑選高電功能絕緣資料出產，例如1.8/3kv變頻電機專用電纜，選用10kV交聯絕緣資料，6/10kv變頻電機專用電纜選用35kv交聯絕緣資料，導體屏蔽、絕緣屏蔽和絕緣資料均選用了進口資料。在出產過程中，咱們特別重視原資料的凈化，屏蔽與絕緣資料擠包嚴密，操控絕緣偏疼度和絕緣外徑的均勻共同，這樣可削減界面效應，進步電纜電氣功能。
成纜工序變頻電纜要求結構對稱，成纜時有必要確保絕緣線芯張力均勻，使成纜后的線芯長度盡量保持共同，不然會引起結構改變，導致電容和電感的不均勻性，影響電纜的電氣功能。 |
